Steker / Soket: | Soket (Tipe Sudut Terpasang di Dinding) | Tipe pemasangan: | Pemasangan di dinding |
---|---|---|---|
Format tiang: | 5P = 3P+N+E | Peringkat Saat Ini (Ampere): | 250A |
Tingkat Perlindungan Peringkat IP: | IP67 | ||
Cahaya Tinggi: | IP67 Soket Sudut Dinding,Soket sudut 400V yang dipasang di dinding,250A Soket listrik yang dipasang di dinding |

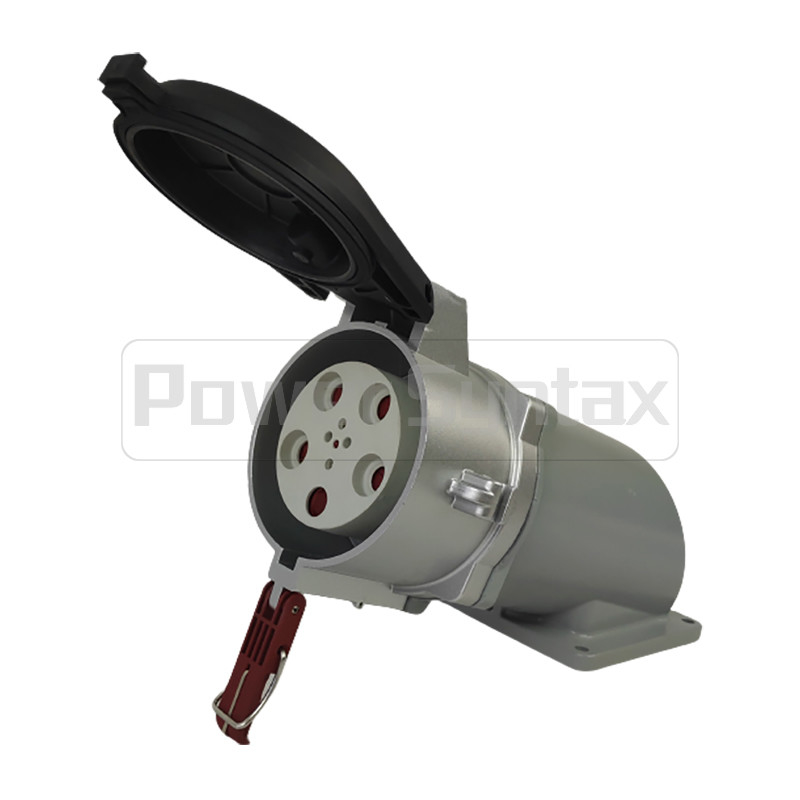

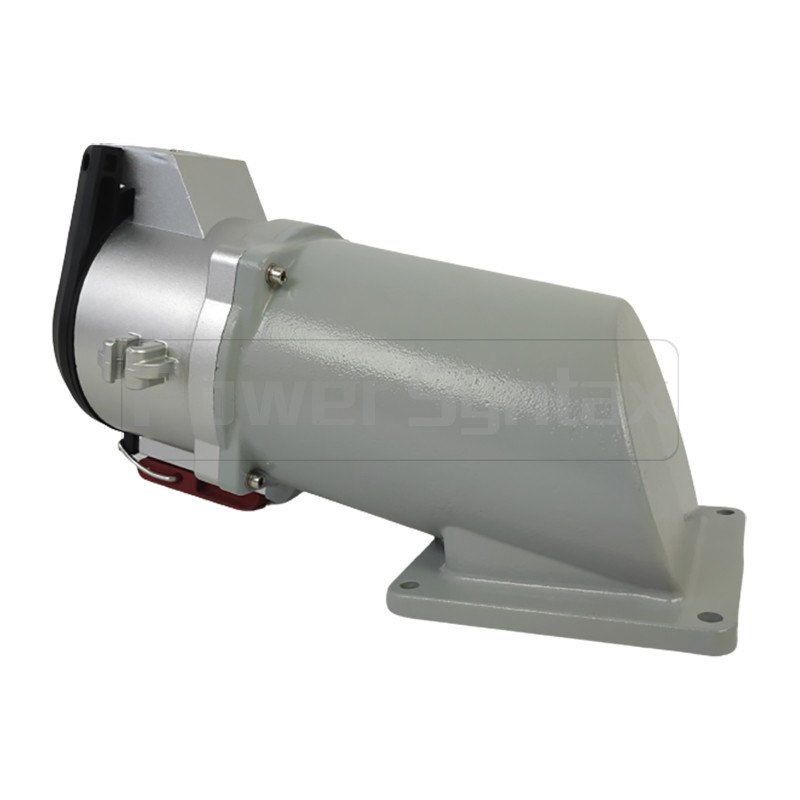

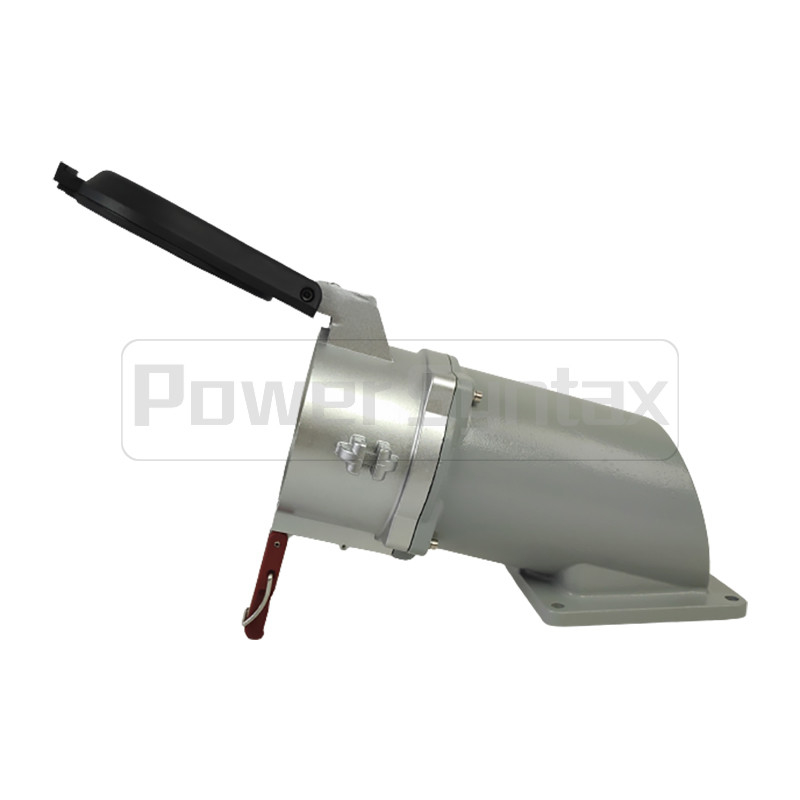

PowerSyntax 5P 250A IP67 400V Tugas berat Listrik Tinggi Listrik ListrikBagianNo. 75068
Parameter teknis:
Atribut | Nilai |
Merek / Produsen | PowerSyntax |
Nomor Bagian Produsen | 75068 |
Colokan / Soket | Socket (Tipe sudut yang dipasang di dinding) |
Tipe pemasangan | Peninggalan |
Format kutub | 5P = 3P+N+E |
Rating arus (Ampere) | 250A |
Nomor tegangan | 380V ~ 415V (disesuaikan hingga 1000 V) |
Tingkat Perlindungan Peringkat IP | IP67 |
Tingkat perlindungan ketahanan kejut | IK10 |
Suhu Lingkungan | - 40 °C sampai + 100 °C |
Resistensi Isolasi (Fase-fase dan fase-bumi) |
> 500 MOhm |
Indeks Pelacakan Comparative dari sisipan | > 600 CTI |
Kabel CSA (Area Perpisahan) Konduktor kaku EN 60228 Kelas 1+2 |
120 - 150 mm2 |
Pilot Cable CSA (Area Bagian Silang) Konduktor EN 60228 Kelas 1+2 |
1.5 - 4.0 mm2 |
Diameter kelenjar kabel untuk kabel | 45 - 66 mm |
Posisi Jam | 6 jam |
Frekuensi (Hertz) | 50-60 Hz |
Jenis kelamin | Perempuan |
Orientasi tubuh | Tepat |
Teknologi Koneksi | Terminal Sekrup |
Bahan Rumah Plastik | Aluminium Cairan |
Bahan kontak logam | Perunggu Lapis Perak |
Standar Internasional | IEC 309-2, EN 60309-2, DIN VDE 0623 bagian 1 |
Tegangan dan frekuensi lainnya tersedia atas permintaan. |
Saat ini | Polandia |
230V 50a.60Hz |
400V 50a.60Hz |
500V 50a.60Hz |
690V 50a.60Hz |
1000V 50a.60Hz |
4P 5P 9h 9h |
4P 5P 6 jam 6 jam |
4P 5P 7 jam 7 jam |
4P 5P 5 jam 5 jam |
4P 5P 1 jam 1 jam |
||
250A | 4P | 75062 | 75063 | 75064 | 75065 | 75066 |
5P | 75067 | 75068 | 75069 | 75070 | 75071 | |
400A | 4P | 75072 | 75073 | 75074 | 75075 | 75076 |
5P | 75077 | 75078 | 75079 | 75080 | 75081 |
Gambar Dimensi:
Fitur dan Manfaat:
• Perlindungan penuh terhadap kontak dan keandalan dalam kondisi lingkungan yang buruk karena kelas perlindungan IP67 (tahan debu dan tahan air).
• Kontak pilot standar juga memastikan pasokan energi yang aman. Kabel pilot dapat diarahkan ke kabel pasokan sebagai kabel hibrida atau secara terpisah di rumah.
• Sambungan kabel mungkin dengan dan tanpa ferrule.
• Sekrup terikat tetap meningkatkan keamanan dan memungkinkan pemasangan cepat dan mudah.
• Permanently installed finger contact protection protects against the risk of electric shock if the live parts are inadvertently touched and additionally prevents system failures due to the penetration of foreign particles.
• Rumah aluminium yang sangat kokoh menahan beban sekitar 2 ton dan oleh karena itu dapat digunakan dalam kondisi yang paling keras dan paling buruk.
• Keandalan tinggi pada suhu dari -40 °C sampai + 100 °C.
• Pengkabelan mudah dengan alat pemasangan standar dan pintu kabel yang mudah digunakan.
Versi tugas berat untuk industri:
Selama bertahun-tahun, PowerSyntax telah menjadi mitra yang kuat di bidang plug CEE dan perangkat soket hingga 125 A.Sekarang program yang terkenal telah diperluas ke colokan arus tinggi dan perangkat soket hingga 400 ASeperti biasa, prioritas tertinggi diberikan pada standar keselamatan, kualitas dan keandalan.Pertambangan terbuka atau industri pertambangan, di mana mereka sepenuhnya memenuhi kebutuhan pelanggan.
Rentang tugas berat melengkapi colokan dan soket yang saat ini tercakup oleh EN 60309-2, menyediakan arus nominal 160A, 200A, 250A dan 400A dan tegangan nominal hingga 1000 V.Desainnya didasarkan pada standar berikut:: IEC 309-1, EN 60309-1, DIN VDE 0623, bagian 1.
Konektor untuk aplikasi yang menantang
Dalam aplikasi yang menggunakan konektor arus tinggi, keamanan, kualitas dan keandalan adalah prioritas utama bagi pelanggan.Semua properti ini dikumpulkan dalam satu rangkaian produkDengan demikian, semua pelanggan menerima produk dengan kualitas tertinggi.
tingkat kinerja.
Baik dalam konstruksi terowongan, di mana kekuatan mekanik yang sangat diperlukan atau aplikasi kereta api di mana tahan getaran sangat penting,konektor arus tinggi selalu pilihan yang tepat.
Sistem Kontak:
Kontak berlapis perak dengan permukaan kontak maksimum dan dengan demikian kerugian daya minimal berkontribusi pada pengurangan biaya energi.seperti getaran yang kuat, suhu tinggi, kotoran berat, dll... Ketika dipakai, kontak dapat dengan mudah dan cepat diganti menggunakan alat standar.
Perumahan yang Kuat:
Konektor dirancang untuk suhu lingkungan dari - 40 °C sampai + 100 °C. Hal ini memastikan fungsi penuh pada suhu rendah dan sangat tinggi.Hal ini mengarah pada kegagalan pabrik yang jauh lebih sedikit (mengurangi risiko overheating) dan mengurangi risiko kebakaranAspek lain yang penting untuk industri yang beragam, seperti konstruksi terowongan, lokasi konstruksi, tambang adalah ketahanan konektor yang tinggi.
Kode IK:
Kode IK adalah sistem pengkodean sesuai dengan IEC/EN 50102 atau IEC/EN 62262, yang menunjukkan tingkat perlindungan oleh rumah terhadap tekanan eksternal yang berbahaya.Setiap nomor karakteristik dari kode IK mewakili nilai pengurangan tekanan.
Perlindungan sentuhan jari:
Setiap soket dilengkapi dengan perlindungan sentuhan jari untuk melindungi pengguna dari kejut listrik jika kontak tidak disengaja dengan bagian yang hidup.
IP67/IP55:
Konektor adalah IP67. Mereka tahan debu dan cocok untuk pencelupan sementara di bawah air.yang berarti dilindungi dari debu dan percikan air.
• Selalu dapat diandalkan dalam kondisi lingkungan yang buruk.
• Cocok untuk aplikasi kelembaban tinggi.
• Perawatan rendah (tidak ada penetrasi debu/kelembaban).
• Keamanan tinggi dijamin setiap saat.
Aplikasi:
Konektor untuk setiap tugas
• Listrik darat
• Pembangunan terowongan
• Perangkat bor
• Lubang kerikil
• Marinir
• Kereta api
• Militer
• Industri
• Tempat konstruksi
• Teknologi acara
• Pertambangan strip
• Kimia
• Bandara
• Tambang batu
• Terminal kontainer dan koneksi derek di pelabuhan
• Untuk pasokan listrik serbaguna pada acara indoor dan outdoor skala besar
• Pasokan listrik untuk pasar
Solusi yang disesuaikan:
Jika solusi standar tidak memenuhi semua persyaratan aplikasi, solusi khusus pelanggan dibuat atas permintaan.
